【制御の基本】無電圧接点とは？その意味と仕組みを徹底解説！

公開日: 2025年10月19日

電気設計や制御盤の図面を見ると、「無電圧接点」という言葉が頻繁に出てきます。一見難しそうですが、これは制御システムにおける情報伝達の基本であり、安全かつ汎用性の高い設計をする上で非常に重要です。

この記事では、電気設計初心者の方に向けて、無電圧接点の意味、なぜそれが必要なのかという理屈を分かりやすく解説します。

1. 無電圧接点とは？その意味と対義語

無電圧接点（むでんあつせってん）とは、**「接点の両端に電源電圧がかかっていない状態」**で情報を伝えるための接点のことです。

簡単に言えば、「単なるON/OFF（導通/非導通）の情報だけを伝えるスイッチ」のことだと理解してください。

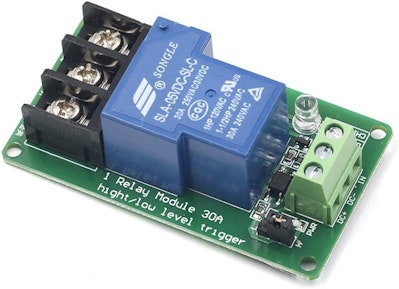

リレーやセンサーなどの接点がONになっても、その接点自体からは電圧が出力されません。外部から接続された回路に流れる電流を、その接点が**「導通させるか」「遮断するか」**という役割だけを果たします。

無電圧接点を理解するためには、その対義語である「有電圧接点」と比較すると明確です。

【イメージ】

制御システムにおいて、無電圧接点が好まれるのは、以下の2つの大きなメリットがあるからです。

これが無電圧接点の最大のメリットです。

工場やビルには、制御盤の内部は DC24V で動いているのに、外部のセンサーは AC100V で動作している、といった異なる電圧の機器が混在することがよくあります。

もし、DC24Vの機器がAC100Vの「有電圧接点」に接続されたら、DC24Vの機器は過電圧で壊れてしまいます。

しかし、無電圧接点であれば、接点自体は電圧を持っていません。 したがって、その接点に、

無電圧接点を使用すると、信号の送り手（リレーやセンサー）と、信号の受け手（PLCの入力部など）の回路が電気的に分離されます。

ノイズ対策: 受け手側の回路は、接点から流れてくるノイズを最小限に抑えることができ、安定した制御が可能になります。
機器の保護: 信号の送り手側が故障しても、電源ラインが分離されているため、受け手側のPLCなどの高価な制御機器を過電圧やショートから守る クッション材としても機能します。

無電圧接点は、主に「外部からの信号をPLCなどの制御機器に取り込む」際に利用されます。

工場現場にあるスタートボタンや停止ボタンは、一般的に無電圧接点です。

動作: 作業者がボタンを押す $\rightarrow$ 接点がONになる $\rightarrow$ PLCの入力端子と共通端子（COM）が導通する。
理屈: スイッチ自体はただの接点なので、PLCの入力モジュール側で用意したDC24Vなどの電源を利用して、「ONになった」という情報をPLCに取り込みます。このため、汎用的なスイッチが使えるのです。

PLCから外部の機器を制御する際、リレー出力モジュールを使用すれば、その出力は無電圧接点になります。

動作: PLCのプログラムがON $\rightarrow$ モジュール内部のリレーが動作 $\rightarrow$ 接点がONになる。
理屈: この無電圧接点を利用して、AC100Vのランプを点灯させたり、DC12Vの電磁弁を動かしたりと、PLCの内部電源電圧とは異なる電源を自由にON/OFFできます。

センサーやリミットスイッチ（機械の終端を検知するスイッチ）も、単に接点のON/OFFを出力するタイプは無電圧接点として扱われます。

無電圧接点とは、電圧を持たないON/OFFの情報を伝えるためのスイッチです。

この仕組みのおかげで、私たちは：

電気設計においては、この「無電圧接点」を意識することで、より安全で汎用性の高い、誰にでもわかりやすい回路設計が可能になります。制御設計の基本として、ぜひ覚えておきましょう。
